23 cm Amateurfunk-Relais DB0YM in Münster
Wissenswertes über das 23 cm Amateurfunkrelais DB0YM
cq-DL 7/1978 322
Am 17.04.78 gelang auf Anhieb de rVersuch, von Bochum (QTH DL47g) aus über das 23 cm Relais in Münster (QTH DL09h) zu arbeiten. Die Entfernung beträgt 68 km, die Antennenhöhe in Bochum 225 m über NN( 70m über Grund), in Münster liegt sie bei 110m über NN.
Nach Absprache mit DD0QT über DB0YW (70 cm Relais MS) wurde zunächst ein Sendesignal über das 23 cm Relais DB0YM geschickt und zurück über DB0YW übertragen. Unsere Signalstärke lag in Münster bei ca.45 dB über dem Rauschen bei einer Sendeleistung von etwa 5 Watt. Dann wurde versucht, im Duplexbetrieb selbst das Relais und die eigene Sendung zu hören. Bei einer Ablage von 2 kHz gelang es, DB0YM mit etwa 70 dB über dem Rauschenzu empfangen. Der Versuch lief über mehrere Stunden, wobei gegen Mitternacht noch ein deutlicher Feldstärkeanstieg bei beiden Seiten zu messen war. Die Temperaturen lagen in Bochum bei ca.+ 2 Grad in Bodennähe, und die Sicht war im mittleren ruhrgebiet etwa 35 km.
Verwendet wurden inBochum ein Icom IC 30A, ein Varactorverdreifacher MMV 1296 (modifiziert für 1293 MHz) sowie eine Eigenbau-Sechserfeldgruppe nach DJ1CR und DJ5XA mit ca.10dB Gewinn für die Sendung, zum Empfang diente zu nächst die 23 cm Antenne. Im Duplexbetrieb dann eine 11 Element für 70 cm von Telo (10 dB Gewinn). Weiter war ein Converter MMC 1296/144 MHz(modifiziert mit einem 92,958333 Mhz-Quarz und in England gewobbelt und abgeglichen) sowie ein FT221 R von Sommerkamp als Empfänger auf 144,95 Mhz im Gebrauch. Zur Aufrechterhaltung der Linie bei evtl. möglichem Ausfall von Geräten stand noch ein Storno W12 für 70 cm zur Verfügung.
An dem Versuch waren in Münster DD0QT, Thomas, als Verantwortlicher für DB0YM und Gegenstation, sowie in Bochum DK4DD,Roland, als Inhaber des Stabdortes und DC6MM, Otto, DB9QX, Norbert sowie DB9PS, Achim, als Geräte -und Antennenstifter und auch Operateure, beteiligt.
Weitere Versuche in Richtung 23 cm sind geplant ,u.a. Versuche mit Transpondern von 2 m nach 23 cm und zurück via DB0YM in Münster.
cq-DL 3/1977,316
DB0YM Zweite Gerätegeneration
Nach mehrmonatigen Probebetrieb wurde am 23.04.1977 die 23 cm Reliasfunkstelle DB0YM in Münster/Westf. endgültig in Betrieb genommen. Damit sind in Münster 3 Relaisstellen 2m : DB0WM, 70 cm: DB0YW und 23 cm: DB0YM QRV.(R4,R84,R24). Die Relaisfunkstelle wird getragen von der "Intressengemeinschaft 23 cm Relaisfunkstelle Münster". Erbauer und Verantwortlicher ist Thomas Morzinck(DD0QT). DasRelais soll in der kommenden Zeit hinsichtlich der technischen Daten ständig verbessert werden,da es nicht ganz einfach ist ,ohne Röhren und grosse kosten(!) auf 15 Watt Strahlingsleistung zu kommen.
Der Funkbetrieb ist wie bekannt abzuwickeln, Einzige Besonderheit: die Polarisationart ist horinzontal. Da in absehbarer Zeit kein Mobilfunk in grösserem Ausmass tzu erwarten ist, wurde diese Polarisationsart gewählt, um den OMs mit stationärer Anlage gerecht zu werden. Ausserdem stellen horinzontale Rundstrahler wegen ihrer Kleinheit auch im Mobilbetrieb kein Problem dar.
Technische Daten:
QTH-Kenner: DL09h
Freqennz: R24,1293,450 MHz in, 1260,450 MHz out.
Betriebsart:FM,Auftastung mit Rufton 1750 Hz.
Sender:Volltransistoriert, z.Z. 1 Watt out.
Empfänger: Fingerfilterkonverter,Doppelmischer 10,7 MHz ZF (50 kHz-Raster)(Transistorkonverter und 25kHz-Raster sind im Bau).
Antenne : 1 ele " Big wheel (gestockte Big wheel vorgesehen)
Antennenweiche : Interdigitaler Duplexer
Antennhöhe : ca.100 m überNN
Anlaufadresse: Wolfram Franke,DF5QW, Philipistr.13, MS
 |
 |
 |
|
||
 |

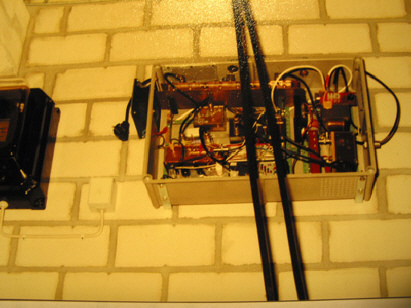

| Neuaufbau 1981 DD0QT u.DB6QI | |
cq-DL 3/1983,140
Horizontaler Rundstrahler DC0BV
Nach mehrjähriger Pause, bedingt durch den Verlust des Standortes, ist DB0YM nun wieder in Betrieb.Es gelang sogar , einen weitaus besseren Standort zu ergattern. Die Relaisfunkstelle befindetsich in DL09h in Rund 140 Höhe über NN. Als Antenne wird ein 6-dB-Rundstrahler nach DC0BV mit horinzontaler Polarisation eingesetzt. Die Strahlungsleistung liegt bei 5 Watt.
Obwohl die technischenDaten noch nichtoptimal sind, waren die ersten Erfahrungen berezts ermutigend. Mehrere Stationen konnten mit guten Signalen über DB0YM afbeiten, die ünereinstimmend sagten, das sie nicht über das 70 cm Relais in Münster kamen.Die Strahlungsleistung der Stationen war jedoch auf beiden Seiten annähernd gleich. DD0QT berichtete weiter, das Mobilbetrieb mit 1Watt aus dem Stadtgebiet von Münster möglich sei.
cq-Dl 6/1993,403
DB0YM aktuelle Gerätegeneration
Neubau und Polarisationswechsel
Im vergangenen Oktober wurde die 23 cm Relaisfunkstelle in Münster DB0YM, 16 jahre alt. Damit dürfte sie in diesem Amateurband eine der ältesten Relaisfunkstellen überhaupt sein. Bei ihrem Aufbau im Jahre 1976 eyistierte im 23 cm-Band faktisch kein FM-Funkbetrieb. Die wenigen aktiven OMs waren fast ausschliesslich bei 1296,300 MHz anzutreffen und hielten, das muss man hinzufügen, von FM oder Relaisfunk rein gar nichts.
Erschwerend kam natürlich hinzu,das eigentlich niemand einen Empfänger für die Relaisausgaben bei 1260 MHz besass. Fast alle OMs, die 23 cm "hören" konnten,arbeiteten mit Empfangskonvertern für das 2 m Band oder 10 m Band, die nur für den Bereich von 1296 bis 1298 MHz umsetzten.
Trotzdem liess sich eine kleine, aber aktive Gruppe in Münster (und im Ruhrgebiet siehe cq-DL 7/78) den Spass nicht verderben und machte eifrig Funkbetrieb.
Das erste Relaisgerät(siehe UKW-Berichte 4/1978,S204) wurde nach einemStandortwechsel Anfang der 80er Jahre(cq-DL 3/83,S140) gegen eine zweite verbesserte Version ausgetauscht, die immerhin fast ein ganzes Jahrzehnt lang ihren Dienst erfüllte.
Erst als durch Tropfwasser einige Baugruppen verrosteten und die Transistor-PA im wahrsten Sinne des Wortes mit Wasserkühlung lief, waren die Tage des 2 Relaisgerätes gezählt.
In der Zwischenzeit hatten sich auch die Rahmenbedingungen stark geändert. GaAs-Fets, Modul-PAs usw. waren zu Amateurpreisen erschwinglich geworden, bei den Fertiggeräten gab es mittlerweile eine breite Palette an Handsprechgeräten und Heimtransceivern für das 23 cm Band, und der eine oder andere meldete Mobilfunkwünsche an.
Die erste Konsequenz daraus wa rein Wechsel zur vertikalen Antennenpolarisation. Früher, Mitte der 70 Jahre fanden fast alle Aktivitäten im 23 cm Babd in SSB-Telephonie oder in ATV statt, in diesen Betriebsarten wird fast schon traditionell horizontale Antennenpolarisation verwendet. Da FM oder Mobilfunkbetrieb faktisch nicht vorhanden war, erhielt auch DB0YM trotz des erhöhten mechanischen Aufwandes eine horizontal polarisierte Rundstrahlantenne. Eingefleischte SSM-Freunde liessen sich damit allerdings nicht natürlich nicht anlocken, aber der eine oder andere TV-Amateur konnte dank der meist hohen Antennengewinne die 23 cm Relaisfunkstelle in Münster auch aus grösserer Entfernung erreichen.
An dieser Stelle wollen wir an Joachim Huesmann erinnern, einen vorbildlichen Amateur der "Homemade"-Gilde, der sehr früh einem schweren Leiden erlag. Seine Experimente mit horizontalen Rundstrahlern auf PKWs und der regelmässige tägliche Funkbetrieb über DM0YM bewiesen, das im 23 cm-Band auch in horizontaler Polarisation Mobilfunk mit erfol abgewickelt werden kann.
Heute wird, wie in den anderen Bändern üblich, bei DB0YM ein vertikaler Rundstrahler eingesetzt.
Die wesentliche Neuerung ist narürlich dasmittlerweile 3 Relaisgerät, das der Selbstbautrdition folgend, diesmal von OM Wolfgang Mette, DL8YCA in professioneller Weise mit modernen Bauelementen erstellt wurde.
Ihm gilt unser besonderer Dank für die vielen Stunden dereingesetzten Freizeit, die er sich und seiner familie "abgeknapst" hat. Er hat ein Gerät entwickelt, das auf der Empfangsseite sehr nahe an der Grenze des technisch Möglichen liegt und aud der SEndeseite problemlos die zulässige Strahlungsleistung erreicht.
Herzlichen Dank sagen möchten wir auch OM Eberhard Geisler, DB6QI, der alle Aktivitäten koordinierte und die beteiligten OMs immer wieder zu motivieren wusste. So beseitigte er unermüdlich zahlreiche Hindernisse, die ei derartiges Projekt zwangsläufig begleiten.
Finanziell erleichtert wurde das Vorhaben vor allem dadurch, das von der Münsteraner Firma Merten eine neue Rundstrahlantenne und vom Elektronicladen zahlreiche teure HF-Spezialbauelemente gespendet wurden.
Zu danken ist auch OM Armin Gräwe, DF1QE für die ZF Empfangsgruppe, der Firma Decker aus Lengerich für das Antennenzubehör und OM Norbert Hostmann, DL2YEE für einenTrenntransformator.
 |
 |
 |
|
||
 |

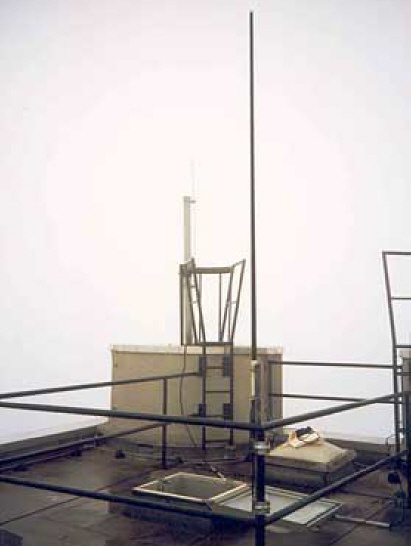

| DL8YCA, Vertikale Antenne vorne, hinten Horizontal Antenne im 100 Sanitärrohr montiert | |
